Cầu chì là gì? Cấu tạo, nguyên lý hoạt động và các loại cầu chì

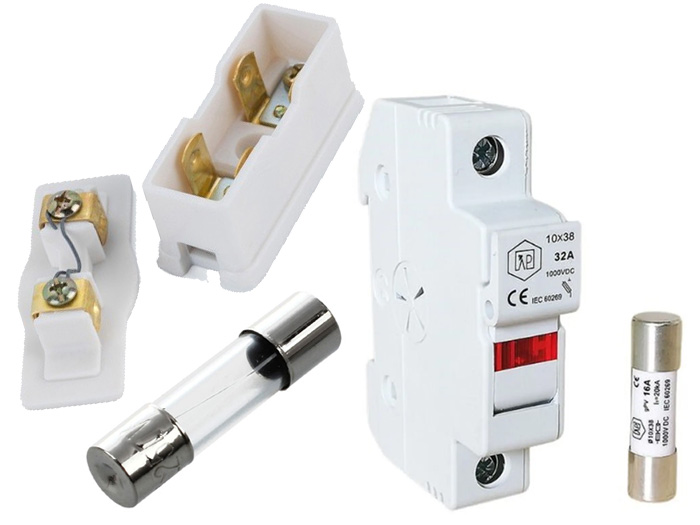

Cầu chì là gì?

Cầu chì là thiết bị bảo vệ mạch điện hoạt động theo nguyên lý làm nóng chảy dây dẫn bên trong khi dòng điện vượt quá giới hạn cho phép. Khi đó, mạch điện sẽ bị ngắt tự động, giúp hạn chế nguy cơ cháy nổ và bảo vệ các thiết bị điện khỏi hư hỏng.

Đây là một trong những thiết bị bảo vệ điện đơn giản và lâu đời nhất, được sử dụng rộng rãi trong hệ thống điện dân dụng, điện công nghiệp, thiết bị điện tử, ô tô và máy móc sản xuất.

Cầu chì là thiết bị bảo vệ mạch điện bằng cách tự ngắt dòng điện khi xảy ra quá tải hoặc ngắn mạch. Khi dòng điện vượt quá giá trị cho phép, dây chảy bên trong cầu chì sẽ nóng chảy và đứt, giúp bảo vệ dây dẫn và thiết bị điện khỏi hư hỏng.

Ví dụ thực tế:

• Ổ điện gia đình bị cắm quá nhiều thiết bị cùng lúc.
• Máy bơm nước bị kẹt làm dòng điện tăng đột ngột.
• Mạch điện xảy ra chập dây pha và dây trung tính.

Trong các trường hợp trên, cầu chì sẽ đứt trước khi dây điện hoặc thiết bị điện bị hư hỏng nghiêm trọng.

Cầu chì thường được lắp nối tiếp trong mạch điện để toàn bộ dòng điện đi qua dây chảy. Vì vậy khi dây chảy đứt, dòng điện sẽ bị ngắt hoàn toàn.

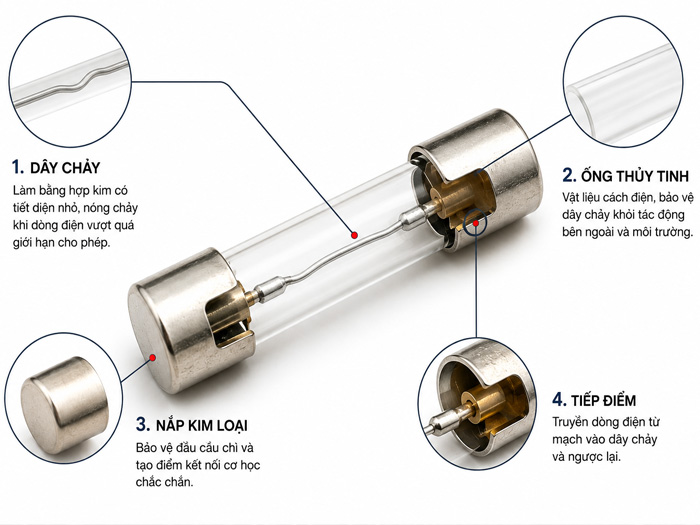

Cấu tạo của cầu chì gồm những bộ phận nào?

Mặc dù có nhiều kiểu dáng khác nhau nhưng hầu hết các loại cầu chì đều được cấu tạo từ ba bộ phận chính là dây chảy, vỏ cách điện và hệ thống tiếp điểm.

Dây chảy cầu chì

Dây chảy là bộ phận quan trọng nhất của cầu chì. Đây là đoạn dây kim loại được thiết kế có tiết diện và vật liệu phù hợp để nóng chảy khi dòng điện vượt quá giá trị định mức.

Vật liệu chế tạo dây chảy thường là:

• Hợp kim chì - thiếc
• Đồng
• Bạc
• Kẽm

Mỗi loại vật liệu sẽ có nhiệt độ nóng chảy và khả năng chịu dòng điện khác nhau.

Khi xảy ra quá tải hoặc ngắn mạch, nhiệt lượng sinh ra trên dây chảy tăng nhanh theo hiệu ứng Joule. Đến ngưỡng nhất định, dây chảy sẽ nóng chảy và đứt, từ đó ngắt mạch điện.

Vỏ cách điện và đế cầu chì

Vỏ cầu chì có nhiệm vụ bảo vệ dây chảy khỏi tác động của môi trường bên ngoài và đảm bảo an toàn điện cho người sử dụng.

Tùy từng loại sản phẩm, vỏ có thể được chế tạo từ:

• Sứ cách điện
• Thủy tinh chịu nhiệt
• Nhựa kỹ thuật chịu điện

Đế cầu chì là bộ phận cố định cầu chì vào mạch điện hoặc tủ điện, giúp việc lắp đặt và thay thế thuận tiện hơn.

Đối với các loại cầu chì công suất lớn, đế cầu chì còn được thiết kế để tăng khả năng chịu nhiệt và giảm hiện tượng phóng điện.

Tiếp điểm và bộ phận giữ cầu chì

Tiếp điểm là nơi kết nối cầu chì với mạch điện. Bộ phận này thường được làm bằng đồng hoặc hợp kim dẫn điện tốt để giảm điện trở tiếp xúc.

Yêu cầu của tiếp điểm gồm:

• Dẫn điện ổn định.
• Chịu được nhiệt độ làm việc cao.
• Không bị oxy hóa nhanh.
• Dễ dàng tháo lắp khi bảo trì.

Ở các loại cầu chì hộp hoặc cầu chì công nghiệp, bộ phận giữ cầu chì còn giúp cố định chắc chắn dây chảy và hạn chế rung động trong quá trình vận hành.

Nhờ sự kết hợp giữa dây chảy, vỏ cách điện và hệ thống tiếp điểm, cầu chì có thể thực hiện tốt chức năng bảo vệ mạch điện với chi phí thấp và độ tin cậy cao.

Nguyên lý hoạt động của cầu chì

Nguyên lý làm việc của cầu chì dựa trên tác dụng nhiệt của dòng điện. Khi dòng điện chạy qua dây chảy vượt quá giới hạn cho phép trong một khoảng thời gian nhất định, dây chảy sẽ nóng lên, nóng chảy và đứt, từ đó ngắt mạch điện.

Cầu chì hoạt động trong điều kiện bình thường

Trong trạng thái làm việc bình thường, dòng điện trong mạch nhỏ hơn hoặc bằng dòng điện định mức của cầu chì.

Lúc này:

• Dây chảy vẫn duy trì trạng thái ổn định.
• Nhiệt lượng sinh ra không đủ để làm nóng chảy kim loại.
• Dòng điện truyền liên tục đến thiết bị sử dụng điện.

Ví dụ, một cầu chì 10A có thể hoạt động ổn định khi tải tiêu thụ dòng điện 6A, 8A hoặc 10A theo đúng thiết kế.

Điều gì xảy ra khi quá tải hoặc ngắn mạch?

Khi mạch điện xuất hiện sự cố, dòng điện tăng lên rất nhanh.

Hai tình huống thường gặp là:

1. Quá tải

Xảy ra khi tổng công suất thiết bị sử dụng vượt quá khả năng chịu tải của mạch điện. Dòng điện tăng cao hơn định mức nhưng không tăng đột biến.

Ví dụ:

• Cắm quá nhiều thiết bị vào một ổ điện.
• Động cơ làm việc quá công suất.
• Thiết bị điện bị kẹt cơ khí.

2. Ngắn mạch

Xảy ra khi dây pha tiếp xúc trực tiếp với dây trung tính hoặc dây pha khác, làm điện trở mạch giảm mạnh và dòng điện tăng đột ngột lên hàng chục hoặc hàng trăm lần.

Đây là tình trạng nguy hiểm nhất vì có thể gây cháy dây điện hoặc hư hỏng thiết bị chỉ trong thời gian rất ngắn.

Trong cả hai trường hợp, cầu chì sẽ phản ứng bằng cách làm đứt dây chảy để cô lập phần mạch gặp sự cố.

Vì sao dây chảy bị đứt?

Khi dòng điện tăng cao, nhiệt lượng trên dây chảy tăng theo công thức:

Q = I²Rt

Trong đó:

• Q là nhiệt lượng sinh ra.
• I là cường độ dòng điện.
• R là điện trở dây chảy.
• t là thời gian dòng điện chạy qua.

Do nhiệt lượng tỷ lệ với bình phương dòng điện nên chỉ cần dòng điện tăng lên vài lần, nhiệt độ dây chảy có thể tăng rất nhanh.

Khi đạt đến nhiệt độ nóng chảy của vật liệu, dây chảy sẽ đứt và mạch điện bị ngắt hoàn toàn.

Đây chính là cơ chế bảo vệ đơn giản nhưng hiệu quả giúp cầu chì tồn tại và được sử dụng rộng rãi cho đến ngày nay.

Các loại cầu chì phổ biến hiện nay

Trên thị trường hiện nay có nhiều loại cầu chì điện được thiết kế cho các cấp điện áp và mục đích sử dụng khác nhau. Việc hiểu đặc điểm của từng loại giúp lựa chọn thiết bị phù hợp và an toàn hơn.

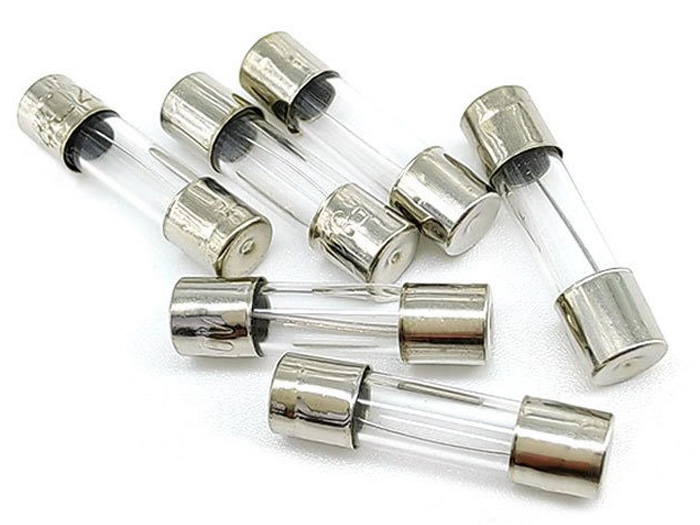

Cầu chì ống

Cầu chì ống là loại phổ biến nhất trong thiết bị điện dân dụng và điện tử.

Đặc điểm:

• Dạng hình trụ.
• Vỏ bằng thủy tinh hoặc sứ.
• Hai đầu có nắp kim loại.
• Bên trong chứa dây chảy.

Ứng dụng:

• Tivi.
• Loa điện tử.
• Bộ nguồn.
• Máy tính.
• Thiết bị gia dụng.

Ưu điểm là giá thành thấp, dễ thay thế và dễ quan sát tình trạng dây chảy đối với loại vỏ thủy tinh.

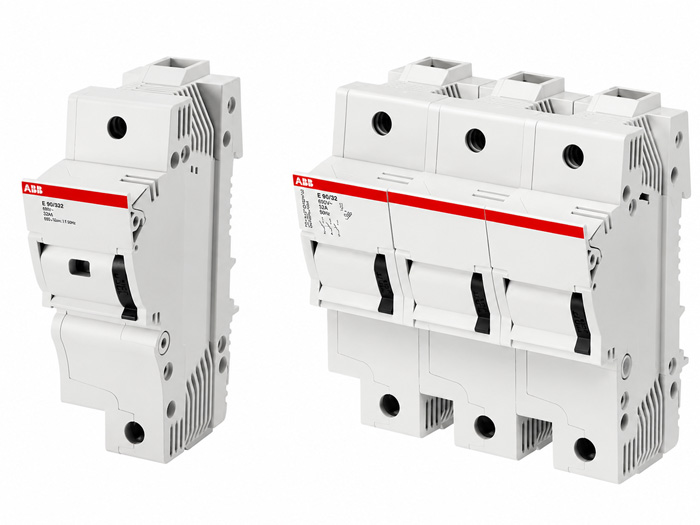

Cầu chì hộp

Cầu chì hộp thường được sử dụng trong hệ thống điện công nghiệp và tủ điện phân phối.

Đặc điểm:

• Kết cấu kín.
• Khả năng cắt dòng ngắn mạch lớn.
• Chịu tải cao.
• Độ bền cơ học tốt.

Ứng dụng:

• Tủ điện công nghiệp.
• Hệ thống điều khiển động cơ.
• Trạm phân phối điện hạ áp.

Loại cầu chì này thường được lắp trên đế chuyên dụng để thuận tiện cho việc bảo trì và thay thế.

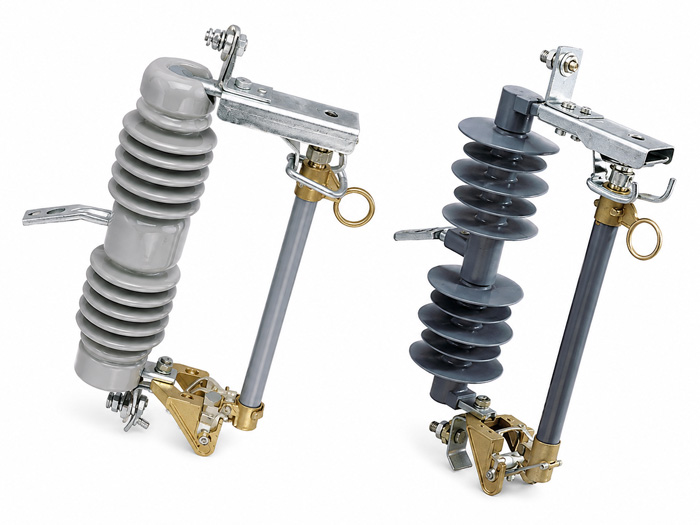

Cầu chì tự rơi

Cầu chì tự rơi là thiết bị bảo vệ thường thấy trên lưới điện trung thế ngoài trời.

Khi xảy ra sự cố, phần ống cầu chì sẽ tự động rơi xuống dưới, tạo khoảng hở nhìn thấy bằng mắt thường giúp nhân viên vận hành dễ dàng nhận biết vị trí bị ngắt điện.

Ứng dụng:

• Đường dây trung thế.
• Trạm biến áp phân phối.
• Hệ thống điện nông thôn.

Đây là loại cầu chì có khả năng làm việc với điện áp cao và chịu được điều kiện môi trường ngoài trời.

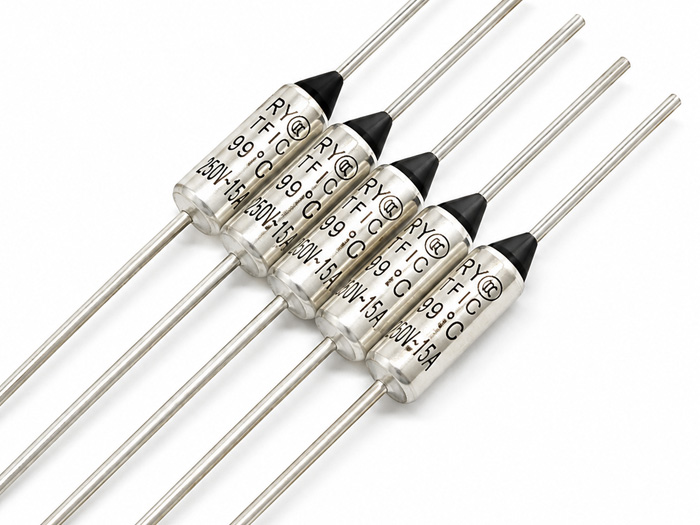

Cầu chì nhiệt

Khác với các loại cầu chì bảo vệ quá dòng, cầu chì nhiệt hoạt động dựa trên nhiệt độ.

Khi nhiệt độ vượt quá giá trị thiết kế, phần tử nhiệt bên trong sẽ bị phá hủy và ngắt mạch.

Ứng dụng phổ biến:

• Nồi cơm điện.
• Bình nóng lạnh.
• Máy sấy tóc.
• Bộ nguồn điện tử.
• Động cơ điện nhỏ.

Mục đích chính của cầu chì nhiệt là ngăn ngừa cháy nổ do quá nhiệt thay vì bảo vệ quá tải dòng điện.

Nhờ sự đa dạng về cấu tạo và nguyên lý tác động, mỗi loại cầu chì sẽ phù hợp với một môi trường làm việc và yêu cầu bảo vệ khác nhau.

Ưu điểm và hạn chế của cầu chì

Mặc dù xuất hiện từ rất lâu nhưng cầu chì vẫn được sử dụng rộng rãi nhờ cấu tạo đơn giản, chi phí thấp và khả năng bảo vệ hiệu quả trong nhiều ứng dụng điện dân dụng cũng như công nghiệp.

Bên cạnh đó, cầu chì cũng tồn tại một số hạn chế:

Trong các mạch điện đơn giản hoặc thiết bị điện tử, cầu chì vẫn là giải pháp bảo vệ kinh tế và hiệu quả.

Cầu chì khác aptomat như thế nào?

Nhiều người thường nhầm lẫn giữa cầu chì và aptomat vì cả hai đều có nhiệm vụ bảo vệ mạch điện. Tuy nhiên, nguyên lý hoạt động và khả năng sử dụng của hai thiết bị này hoàn toàn khác nhau.

Khi nào nên dùng cầu chì?

• Thiết bị điện tử.
• Bộ nguồn điện.
• Mạch điều khiển.
• Thiết bị có dòng điện nhỏ.

Khi nào nên dùng aptomat?

• Hệ thống điện gia đình.
• Tủ điện phân phối.
• Nhà xưởng.
• Công trình cần thao tác đóng cắt thường xuyên.

Hiện nay trong điện dân dụng, aptomat được sử dụng phổ biến hơn. Tuy nhiên, cầu chì vẫn xuất hiện trong nhiều thiết bị điện để tạo thêm một lớp bảo vệ dự phòng.

Cách chọn cầu chì phù hợp

Việc lựa chọn đúng cầu chì điện không chỉ giúp bảo vệ thiết bị hiệu quả mà còn hạn chế tình trạng đứt cầu chì liên tục hoặc mất tác dụng bảo vệ.

Chọn theo dòng điện định mức

Đây là tiêu chí quan trọng nhất.

Dòng điện định mức của cầu chì phải lớn hơn dòng làm việc bình thường nhưng vẫn đủ nhỏ để ngắt mạch khi xảy ra sự cố.

Ví dụ:

• Thiết bị tiêu thụ khoảng 8A có thể chọn cầu chì 10A.
• Thiết bị tiêu thụ khoảng 15A có thể chọn cầu chì 20A.

Không nên chọn cầu chì có dòng định mức quá lớn vì khả năng bảo vệ sẽ giảm đáng kể.

Chọn theo điện áp sử dụng

Ngoài dòng điện định mức, cầu chì còn phải phù hợp với điện áp của hệ thống.

Một số mức điện áp phổ biến:

• 250V cho điện dân dụng.
• 500V cho hệ thống công nghiệp.
• Điện áp trung thế đối với cầu chì tự rơi.

Điện áp định mức của cầu chì phải bằng hoặc lớn hơn điện áp làm việc của mạch điện.

Chọn theo ứng dụng thực tế

Mỗi môi trường sử dụng sẽ phù hợp với một loại cầu chì khác nhau.

Khi thay thế cầu chì đã đứt, cần sử dụng đúng loại và đúng thông số kỹ thuật của nhà sản xuất. Không nên dùng dây đồng hoặc vật liệu khác thay thế dây chảy vì có thể làm mất chức năng bảo vệ và gây nguy cơ cháy nổ.

Cầu chì là giải pháp bảo vệ mạch điện đơn giản, hiệu quả và có chi phí thấp. Việc hiểu rõ cấu tạo, nguyên lý hoạt động cũng như đặc điểm của từng loại cầu chì sẽ giúp lựa chọn đúng thiết bị, nâng cao độ an toàn cho hệ thống điện và hạn chế các sự cố không mong muốn.
