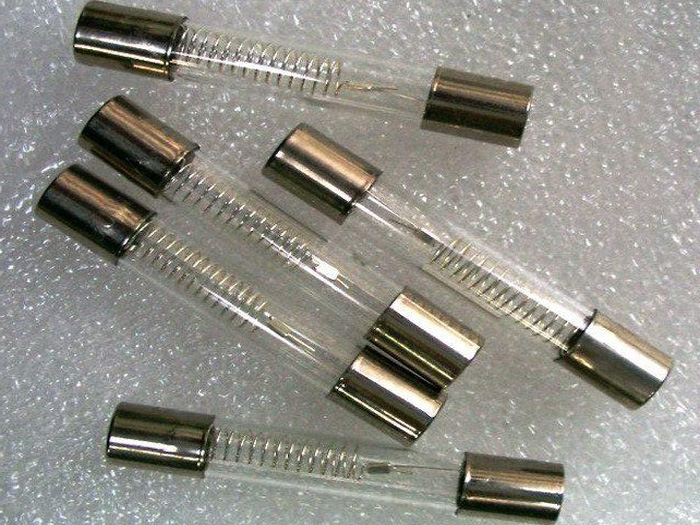

Công thức tính dây chảy cầu chì là gì? Ý nghĩa và cách áp dụng

Dây chảy cầu chì hoạt động theo nguyên lý nào

Hiệu ứng nhiệt Joule trong dây dẫn

Dây chảy cầu chì hoạt động dựa trên hiệu ứng nhiệt Joule, trong đó năng lượng điện được chuyển hóa thành nhiệt khi dòng điện đi qua vật dẫn. Lượng nhiệt sinh ra được xác định theo biểu thức:

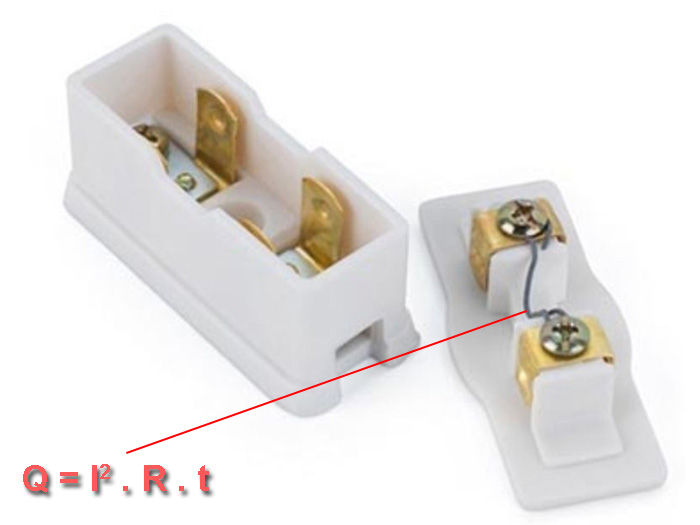

Q = I² . R . t

Trong đó:

• I là dòng điện (A)
• R là điện trở dây chảy (Ω)
• t là thời gian dòng điện tác động (s)

Khi dòng điện tăng vượt mức thiết kế, nhiệt lượng sinh ra tăng theo bình phương dòng điện. Điều này khiến nhiệt độ dây chảy tăng nhanh, tạo điều kiện cho cơ chế bảo vệ hoạt động gần như tức thời trong trường hợp ngắn mạch.

Mối quan hệ dòng điện và nhiệt độ nóng chảy

Mỗi vật liệu dây chảy (đồng, bạc, hợp kim thiếc...) đều có nhiệt độ nóng chảy đặc trưng. Khi nhiệt lượng tích lũy vượt ngưỡng chịu nhiệt, dây chảy chuyển sang trạng thái nóng chảy.

Mối quan hệ cốt lõi:

• Dòng điện càng lớn → tốc độ tăng nhiệt càng nhanh
• Thời gian tác động càng dài → nhiệt tích lũy càng lớn

Trong thực tế, cầu chì không chỉ phản ứng theo giá trị dòng tức thời mà còn theo tích phân nhiệt I²t. Đây là thông số quan trọng quyết định khả năng chịu đựng xung quá dòng trong thời gian ngắn mà không bị đứt.

Cơ chế đứt mạch khi quá dòng

Khi nhiệt độ dây chảy đạt đến điểm nóng chảy:

1. Vật liệu bắt đầu biến dạng và suy giảm cơ tính
2. Xuất hiện điểm nóng cục bộ (hot spot)
3. Dây bị đứt, tạo khe hở mạch điện

Quá trình này diễn ra rất nhanh, đặc biệt trong trường hợp dòng ngắn mạch. Sau khi đứt:

• Hồ quang điện xuất hiện trong thời gian rất ngắn
• Cấu trúc cầu chì được thiết kế để dập hồ quang hiệu quả

Kết quả là mạch điện được cách ly hoàn toàn, bảo vệ thiết bị phía sau khỏi hư hỏng do quá dòng hoặc ngắn mạch.

Công thức tính dây chảy cầu chì chuẩn kỹ thuật

Công thức cơ bản liên quan dòng và tiết diện

Trong thiết kế kỹ thuật, công thức tính dây chảy cầu chì thường được biểu diễn dưới dạng quan hệ giữa dòng điện và tiết diện:

I = k.Sⁿ

Hoặc dạng gần đúng thực tế:

S = I ÷ k

Trong đó:

• S là tiết diện dây chảy (mm²)
• I là dòng điện danh định (A)
• k là hệ số phụ thuộc vật liệu và điều kiện làm mát
• n thường nằm trong khoảng 0.5 – 0.75

Đối với tính toán nhanh trong thực tế:

• Dây đồng: k ≈ 80 – 100
• Dây bạc: k cao hơn do dẫn điện tốt

Công thức này cho phép kỹ sư xác định nhanh kích thước dây chảy phù hợp với dòng bảo vệ yêu cầu.

Biểu thức nhiệt lượng và thời gian tác động

Ở mức chuyên sâu hơn, công thức dựa trên cân bằng nhiệt:

I²t = K x S²

Trong đó:

• I²t là năng lượng nhiệt tích lũy
• K là hằng số vật liệu (phụ thuộc điện trở suất, nhiệt dung, nhiệt độ nóng chảy)
• S là tiết diện dây

Ý nghĩa kỹ thuật:

• Nếu I²t của dòng sự cố vượt quá khả năng chịu của dây → cầu chì đứt
• Đây là cơ sở để thiết kế đặc tuyến bảo vệ nhanh hoặc chậm

Thông số I²t cũng được nhà sản xuất công bố để phục vụ phối hợp bảo vệ giữa các thiết bị.

Các giả thiết khi xây dựng công thức

Các công thức trên được xây dựng dựa trên một số giả thiết lý tưởng:

• Nhiệt sinh ra tập trung trong dây chảy: bỏ qua tổn thất ra môi trường trong thời gian rất ngắn
• Vật liệu đồng nhất: không xét khuyết tật hoặc biến đổi cấu trúc
• Không xét đối lưu và bức xạ nhiệt: phù hợp với sự cố tức thời
• Dòng điện ổn định trong khoảng thời gian xét

Trong thực tế, để đảm bảo độ chính xác, kỹ sư cần hiệu chỉnh theo:

• điều kiện lắp đặt
• nhiệt độ môi trường
• đặc tính tải

Các yếu tố ảnh hưởng đến dây chảy cầu chì

Vật liệu chế tạo và điện trở suất

Vật liệu là yếu tố quyết định trực tiếp đến công thức tính dây chảy cầu chì vì nó chi phối điện trở suất và nhiệt độ nóng chảy. Các vật liệu phổ biến gồm:

• Đồng: dẫn điện tốt, giá thành thấp, nhưng nhiệt độ nóng chảy cao → phản ứng chậm hơn
• Bạc: điện trở suất thấp, đặc tính ổn định → phù hợp cầu chì chính xác cao
• Hợp kim (Sn-Pb, Zn): nhiệt độ nóng chảy thấp → tăng độ nhạy

Điện trở suất càng lớn thì nhiệt sinh ra càng nhanh với cùng dòng điện. Do đó, lựa chọn vật liệu phải cân bằng giữa độ nhạy bảo vệ và khả năng chịu tải ổn định.

Nhiệt độ môi trường và tản nhiệt

Điều kiện môi trường ảnh hưởng trực tiếp đến khả năng tản nhiệt của dây chảy:

• Nhiệt độ môi trường cao → giảm khả năng chịu tải
• Môi trường kín → tích nhiệt nhanh hơn
• Luồng không khí tốt → tăng khả năng tản nhiệt

Trong thực tế, cùng một dây chảy nhưng khi lắp trong tủ điện kín sẽ có dòng chịu đựng thấp hơn so với môi trường thông thoáng. Vì vậy, hệ số hiệu chỉnh nhiệt độ luôn cần được áp dụng trong thiết kế kỹ thuật.

Dạng dòng điện và thời gian chịu tải

Dây chảy không chỉ phụ thuộc vào giá trị dòng mà còn phụ thuộc vào dạng dòng:

• Dòng xoay chiều (AC): có chu kỳ → giảm hiệu ứng nhiệt tức thời
• Dòng một chiều (DC): liên tục → tích nhiệt nhanh hơn
• Dòng xung (inrush): xuất hiện ngắn hạn nhưng biên độ lớn

Thông số I²t đóng vai trò then chốt trong việc đánh giá khả năng chịu xung. Một cầu chì tốt phải cho phép dòng khởi động đi qua nhưng vẫn cắt nhanh khi xảy ra sự cố thực sự.

Ý nghĩa kỹ thuật của công thức tính

Đảm bảo bảo vệ quá dòng chính xác

Công thức tính dây chảy cầu chì giúp xác định ngưỡng tác động phù hợp với tải. Nếu tính đúng:

• Cầu chì sẽ đứt khi dòng vượt ngưỡng nguy hiểm
• Không tác động trong điều kiện vận hành bình thường

Điều này đảm bảo hệ thống được bảo vệ đúng mức mà không gây gián đoạn không cần thiết.

Tránh tác động sai hoặc chậm

Nếu tính toán không chính xác:

• Tiết diện quá lớn → cầu chì không đứt khi quá dòng → mất tác dụng bảo vệ
• Tiết diện quá nhỏ → đứt sớm → gây dừng hệ thống

Do đó, việc áp dụng đúng công thức giúp cân bằng giữa độ nhạy và độ ổn định, đặc biệt quan trọng trong hệ thống có tải biến thiên.

Tối ưu hóa độ tin cậy hệ thống

Trong hệ thống điện phức tạp, cầu chì không hoạt động độc lập mà nằm trong chuỗi bảo vệ. Công thức tính giúp:

• Phối hợp bảo vệ giữa cầu chì và CB
• Giảm thiểu vùng mất điện
• Tăng tuổi thọ thiết bị

Đây là cơ sở để thiết kế hệ thống đạt độ tin cậy cao theo tiêu chuẩn kỹ thuật hiện hành.

Cách áp dụng công thức trong thực tế

Tính toán chọn cầu chì cho tải dân dụng

Trong hệ thống dân dụng, việc áp dụng công thức tính dây chảy cầu chì thường dựa trên dòng tải định mức và hệ số an toàn:

• Xác định dòng tải: I_tải = P/Ucosφ
• Chọn dòng cầu chì: I_cc ≈ 1.25 ÷ 1.6 × I_tải

Sau đó suy ra tiết diện dây chảy dựa trên hệ số vật liệu. Cách tiếp cận này đảm bảo cầu chì không bị đứt khi thiết bị hoạt động bình thường nhưng vẫn đủ nhạy khi xảy ra quá tải.

Ứng dụng trong hệ thống công nghiệp

Trong môi trường công nghiệp, yêu cầu tính toán chính xác hơn do:

• Tải có đặc tính khởi động lớn (motor, biến tần)
• Dòng ngắn mạch cao
• Yêu cầu phối hợp bảo vệ nhiều cấp

Kỹ sư thường sử dụng thông số I²t kết hợp với đặc tuyến thời gian – dòng điện để lựa chọn cầu chì phù hợp. Ngoài ra, cần kiểm tra khả năng cắt (breaking capacity) để đảm bảo cầu chì chịu được dòng sự cố cực đại.

Ví dụ tính toán cụ thể

Giả sử một tải có công suất 5 kW, điện áp 220V, hệ số công suất 0.9:

I = 5000 / (220 x 0.9) ≈ 25.25A

Chọn cầu chì:

I_cc ≈ 1.5 × 25.25 ≈ 38A

Nếu sử dụng dây đồng với hệ số k ≈ 90:

S ≈ 38/90 ≈ 0.42mm²

Trong thực tế, sẽ chọn giá trị tiêu chuẩn gần nhất lớn hơn để đảm bảo an toàn và độ bền cơ học.

Sai lầm phổ biến khi tính dây chảy

Bỏ qua điều kiện nhiệt môi trường

Một sai lầm thường gặp là sử dụng công thức trong điều kiện lý tưởng mà không hiệu chỉnh:

• Nhiệt độ môi trường cao làm giảm khả năng tải
• Tủ điện kín gây tích nhiệt

Hậu quả là cầu chì có thể đứt sớm hơn dự kiến, gây gián đoạn hệ thống.

Chọn sai vật liệu dây chảy

Việc không xét đến đặc tính vật liệu dẫn đến sai lệch lớn:

• Dùng đồng thay bạc → thay đổi đặc tính nhiệt
• Không xét điện trở suất → sai lệch nhiệt sinh ra

Điều này ảnh hưởng trực tiếp đến độ chính xác của công thức tính toán.

Nhầm lẫn giữa dòng định mức và dòng cắt

Nhiều trường hợp nhầm giữa:

• Dòng định mức: dòng làm việc liên tục
• Dòng cắt: khả năng ngắt dòng sự cố tối đa

Nếu chọn sai, cầu chì có thể không bảo vệ được khi xảy ra ngắn mạch lớn.

Tiêu chuẩn kỹ thuật liên quan cầu chì

Tiêu chuẩn IEC và TCVN áp dụng

Thiết kế và lựa chọn cầu chì cần tuân thủ các tiêu chuẩn như:

• IEC 60269: tiêu chuẩn quốc tế cho cầu chì hạ áp
• TCVN tương đương: áp dụng trong hệ thống điện Việt Nam

Các tiêu chuẩn này quy định rõ về thử nghiệm, đặc tính và ký hiệu kỹ thuật.

Đặc tuyến thời gian – dòng điện

Đặc tuyến này mô tả mối quan hệ giữa:

• Mức dòng điện
• Thời gian cầu chì tác động

Các loại phổ biến:

• Nhanh (fast-acting)
• Trễ (time-delay)

Việc hiểu rõ đặc tuyến giúp lựa chọn cầu chì phù hợp với từng loại tải.

Phân loại cầu chì theo ứng dụng

Cầu chì được phân loại theo mục đích sử dụng:

• gG: bảo vệ tổng quát
• aM: bảo vệ động cơ
• gR: bảo vệ bán dẫn

Mỗi loại có đặc tính I²t khác nhau, ảnh hưởng trực tiếp đến cách áp dụng công thức tính.

Công thức tính toán dây chảy cầu chì không chỉ phản ánh mối quan hệ giữa dòng điện và tiết diện mà còn thể hiện bản chất nhiệt – điện của vật liệu. Khi áp dụng đúng, kỹ sư có thể kiểm soát chính xác khả năng bảo vệ, đảm bảo hệ thống vận hành ổn định và an toàn lâu dài.
