Ký hiệu cầu chì trong mạch điện tử và cách đọc trên sơ đồ

Ký hiệu cầu chì trong sơ đồ là gì

Vai trò cầu chì trong bảo vệ mạch

Trong bất kỳ hệ thống điện tử nào, ký hiệu cầu chì trong mạch điện tử đại diện cho một linh kiện bảo vệ quan trọng, có nhiệm vụ ngắt mạch khi dòng điện vượt quá giới hạn an toàn.

Cầu chì hoạt động theo nguyên lý nhiệt: khi dòng điện tăng cao, dây dẫn bên trong sẽ nóng lên và đứt, từ đó ngắt dòng và bảo vệ các linh kiện phía sau như IC, transistor hoặc nguồn.

Trong sơ đồ nguyên lý, ký hiệu cầu chì không chỉ giúp nhận diện linh kiện mà còn thể hiện vị trí bảo vệ của mạch, thường được đặt ở:

• Đầu vào nguồn
• Trước các khối tải nhạy cảm
• Giữa các module quan trọng

Việc hiểu đúng ký hiệu giúp kỹ thuật viên nhanh chóng xác định điểm có thể gây lỗi khi mạch bị mất nguồn hoặc không hoạt động.

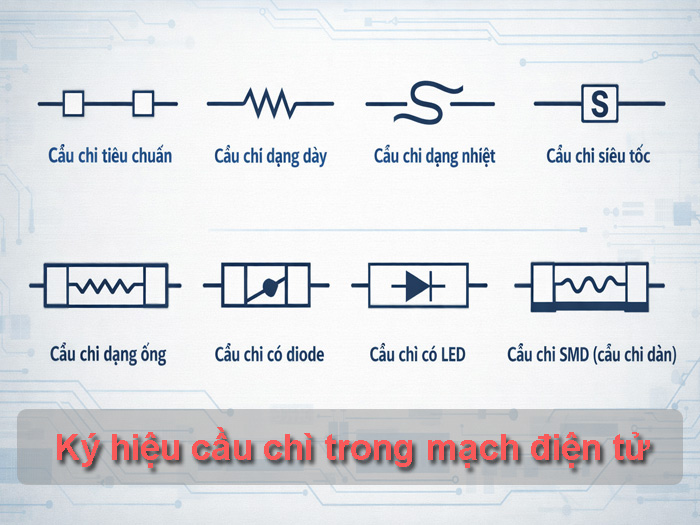

Ký hiệu fuse theo tiêu chuẩn phổ biến

Ký hiệu cầu chì trên sơ đồ không hoàn toàn giống nhau mà phụ thuộc vào tiêu chuẩn thiết kế. Hai hệ tiêu chuẩn phổ biến nhất là IEC (quốc tế) và ANSI (Mỹ).

Trong thực tế, bạn sẽ gặp các dạng ký hiệu chính:

• Dạng hình chữ nhật đơn giản (phổ biến theo IEC)
• Dạng đường thẳng có đoạn gãy hoặc ký hiệu đặc biệt (theo ANSI)
• Một số sơ đồ hiện đại còn ký hiệu bằng chữ “F” đi kèm số thứ tự như F1, F2

Ngoài hình dạng, ký hiệu còn có thể đi kèm thông tin như:

• Dòng định mức (ví dụ: 2A, 5A)
• Điện áp chịu đựng (250V, 32V)
• Loại cầu chì (nhanh – fast blow, chậm – slow blow)

Việc nắm rõ tiêu chuẩn ký hiệu giúp tránh nhầm lẫn khi đọc tài liệu từ nhiều nguồn khác nhau, đặc biệt trong môi trường sửa chữa hoặc tích hợp hệ thống.

Các dạng ký hiệu cầu chì thường gặp

Ký hiệu dạng hình chữ nhật

Đây là dạng ký hiệu phổ biến nhất trong các sơ đồ theo chuẩn IEC. Cầu chì được biểu diễn bằng một hình chữ nhật nhỏ đặt trên đường dẫn điện.

Ưu điểm của dạng này là:

• Dễ nhận diện
• Trực quan trong sơ đồ phức tạp
• Thống nhất trong các tài liệu kỹ thuật châu Âu và quốc tế

Trong thực tế, khi nhìn thấy hình chữ nhật nằm nối tiếp trên đường nguồn, kỹ thuật viên có thể nhanh chóng xác định đây là vị trí cầu chì bảo vệ.

Ký hiệu dạng đường zigzag hoặc nét đứt

Một số sơ đồ, đặc biệt theo chuẩn ANSI hoặc tài liệu cũ, sử dụng ký hiệu dạng đường zigzag hoặc đoạn dây bị “thắt” lại để biểu thị cầu chì.

Dạng này dễ gây nhầm lẫn với điện trở nếu không chú ý ngữ cảnh. Tuy nhiên, điểm khác biệt nằm ở:

• Vị trí trong mạch (thường ở đầu nguồn)
• Có ký hiệu “F” đi kèm
• Không có giá trị điện trở (Ohm)

Khi làm việc với sơ đồ hỗn hợp nhiều chuẩn, cần đặc biệt lưu ý dạng ký hiệu này để tránh chẩn đoán sai linh kiện.

Phân biệt ký hiệu IEC và ANSI

Việc phân biệt hai chuẩn ký hiệu là kỹ năng quan trọng với người làm kỹ thuật:

IEC (International):

• Dùng hình chữ nhật đơn giản
• Thiết kế tối giản, dễ đọc
• Phổ biến trong thiết bị công nghiệp, châu Âu, châu Á

ANSI (American):

• Dùng ký hiệu cách điệu hơn (zigzag, nét đứt)
• Thường xuất hiện trong tài liệu Mỹ
• Có thể kết hợp thêm ký hiệu riêng của nhà sản xuất

Trong môi trường thực tế, kỹ thuật viên thường gặp cả hai chuẩn trong cùng một hệ thống. Vì vậy, thay vì chỉ nhớ hình dạng, cần kết hợp:

• Ký hiệu chữ (F1, F2)
• Vị trí trong mạch
• Ngữ cảnh chức năng

Cách đọc ký hiệu cầu chì trên sơ đồ

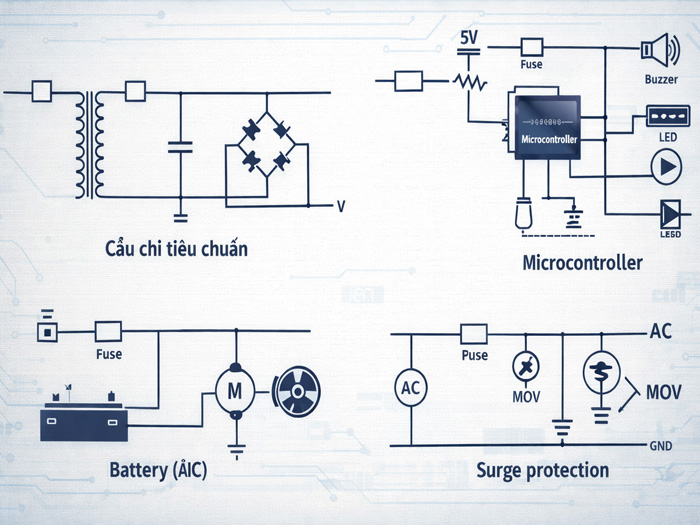

Xác định vị trí trong mạch

Khi tiếp cận một sơ đồ, bước đầu tiên để đọc đúng ký hiệu cầu chì trong mạch điện tử là xác định vị trí của nó trong tổng thể hệ thống.

Thông thường, cầu chì được bố trí ở các điểm chiến lược nhằm bảo vệ toàn bộ hoặc một phần mạch, bao gồm:

• Ngay sau nguồn cấp (AC hoặc DC)
• Trước các khối tải công suất lớn
• Giữa các module có mức tiêu thụ khác nhau

Việc xác định đúng vị trí giúp bạn hiểu rõ mục đích bảo vệ:

• Nếu nằm ở đầu nguồn → bảo vệ toàn mạch
• Nếu nằm trước module → bảo vệ riêng khối đó

Đây là bước quan trọng để chẩn đoán lỗi nhanh khi mạch mất điện hoặc hoạt động không ổn định.

Đọc thông số đi kèm ký hiệu

Trên sơ đồ nguyên lý, cầu chì hiếm khi đứng một mình mà thường đi kèm các thông số kỹ thuật. Đây là phần quyết định cách lựa chọn và thay thế đúng trong thực tế.

Các thông số thường gặp gồm:

• Dòng định mức: 1A, 2A, 5A…
• Điện áp định mức: 32V, 250V…
• Đặc tính ngắt: nhanh (F – Fast), chậm (T – Time-delay)

Ví dụ: ký hiệu “F1 – 2A 250V” cho biết:

• F1: cầu chì số 1 trong mạch
• 2A: dòng tối đa cho phép
• 250V: điện áp hoạt động an toàn

Nếu bỏ qua phần này, kỹ thuật viên rất dễ thay sai cầu chì, dẫn đến:

• Không bảo vệ được mạch
• Hoặc gây ngắt mạch không cần thiết

Nhận diện ký hiệu trên PCB thực tế

Ngoài sơ đồ, cầu chì còn xuất hiện trực tiếp trên PCB với các ký hiệu tương ứng. Việc liên kết giữa sơ đồ và thực tế là kỹ năng bắt buộc với người làm nghề.

Một số đặc điểm nhận diện:

• Trên PCB thường in ký hiệu “F” số (F1, F2…)
• Vị trí gần đầu vào nguồn hoặc cổng cấp điện
• Hình dạng linh kiện: ống thủy tinh, SMD hoặc dạng chip

Để xác định chính xác:

• So sánh ký hiệu trên PCB với sơ đồ nguyên lý
• Đối chiếu vị trí đường mạch (trace)
• Kiểm tra bằng đồng hồ đo nếu cần

Kỹ năng này đặc biệt hữu ích khi sửa chữa, giúp giảm thời gian dò mạch và tránh thao tác sai.

Ứng dụng ký hiệu cầu chì trong thiết kế

Sử dụng trong sơ đồ nguyên lý

Trong giai đoạn thiết kế, việc sử dụng đúng ký hiệu cầu chì trong mạch điện tử giúp đảm bảo tính rõ ràng và tiêu chuẩn hóa tài liệu kỹ thuật.

Một sơ đồ nguyên lý tốt cần:

• Đặt cầu chì đúng vị trí bảo vệ
• Sử dụng ký hiệu theo chuẩn (IEC hoặc ANSI)
• Ghi đầy đủ thông số đi kèm

Ngoài ra, việc đặt tên hợp lý như F1, F2 theo thứ tự giúp:

• Dễ quản lý linh kiện (BOM)
• Thuận tiện khi trao đổi giữa các nhóm kỹ thuật

Tích hợp trong layout PCB

Sau khi hoàn thiện sơ đồ, ký hiệu cầu chì sẽ được chuyển sang layout PCB dưới dạng footprint cụ thể.

Khi thiết kế PCB, cần lưu ý:

• Chọn đúng loại footprint (SMD hoặc through-hole)
• Đảm bảo khoảng cách an toàn (clearance)
• Đặt gần đầu vào nguồn để tối ưu bảo vệ

Ngoài ra, nên bố trí cầu chì ở vị trí dễ thay thế, đặc biệt với thiết bị cần bảo trì thường xuyên.

Lưu ý khi chọn ký hiệu đúng chuẩn

Việc chọn sai ký hiệu có thể gây hiểu nhầm nghiêm trọng trong quá trình sản xuất hoặc sửa chữa. Vì vậy, cần tuân thủ một số nguyên tắc:

• Thống nhất tiêu chuẩn: dùng IEC hoặc ANSI xuyên suốt tài liệu
• Không tự tạo ký hiệu lạ: tránh gây khó hiểu cho người khác
• Ghi rõ thông số: luôn kèm dòng và điện áp định mức
• Kiểm tra chéo: so sánh giữa sơ đồ và PCB trước khi sản xuất

Đối với môi trường chuyên nghiệp, việc tuân thủ chuẩn ký hiệu không chỉ giúp đọc hiểu nhanh mà còn nâng cao độ tin cậy của toàn bộ hệ thống.

Lỗi thường gặp khi đọc ký hiệu cầu chì

Nhầm lẫn với điện trở hoặc linh kiện khác

Một trong những lỗi phổ biến nhất khi đọc ký hiệu cầu chì trong mạch điện tử là nhầm với điện trở, đặc biệt trong các sơ đồ sử dụng chuẩn ANSI hoặc ký hiệu cách điệu.

Nguyên nhân thường đến từ:

• Hình dạng zigzag tương tự điện trở
• Sơ đồ không ghi rõ ký hiệu “F”
• Người đọc thiếu kinh nghiệm với nhiều tiêu chuẩn khác nhau

Cách phân biệt nhanh:

• Cầu chì thường nằm ở đầu nguồn hoặc trước tải
• Không có đơn vị Ohm (Ω)
• Có ký hiệu định danh như F1, F2

Việc nhầm lẫn này có thể dẫn đến chẩn đoán sai lỗi hoặc thay thế linh kiện không chính xác.

Bỏ qua thông số định mức

Nhiều trường hợp kỹ thuật viên chỉ nhận diện được vị trí cầu chì nhưng lại bỏ qua thông số đi kèm, dẫn đến sai sót trong quá trình thay thế.

Hệ quả thực tế:

• Thay cầu chì dòng cao hơn → mất khả năng bảo vệ
• Thay cầu chì dòng thấp hơn → mạch dễ bị ngắt không cần thiết
• Không đúng đặc tính (nhanh/chậm) → ảnh hưởng hoạt động tải

Để tránh lỗi này, luôn cần:

• Đọc đầy đủ dòng và điện áp định mức
• Kiểm tra loại cầu chì trước khi thay
• Đối chiếu với tài liệu kỹ thuật hoặc BOM

Sai chuẩn ký hiệu giữa tài liệu

Trong môi trường làm việc thực tế, không hiếm trường hợp một hệ thống sử dụng nhiều nguồn tài liệu khác nhau, dẫn đến sự không đồng nhất về ký hiệu.

Các tình huống thường gặp:

• Sơ đồ dùng chuẩn IEC nhưng tài liệu sửa chữa theo ANSI
• Nhà sản xuất tùy biến ký hiệu riêng
• Bản vẽ cũ không cập nhật theo tiêu chuẩn mới

Điều này gây khó khăn khi:

• Đọc hiểu sơ đồ
• Đào tạo nhân sự mới
• Bảo trì hoặc nâng cấp hệ thống

Giải pháp là:

• Chuẩn hóa tài liệu nội bộ
• Ghi chú rõ tiêu chuẩn sử dụng
• Đào tạo kỹ thuật viên nhận diện đa chuẩn

Checklist đọc ký hiệu cầu chì chính xác

Quy trình kiểm tra nhanh

Để đảm bảo đọc đúng ký hiệu trong mọi tình huống, kỹ thuật viên có thể áp dụng một quy trình kiểm tra nhanh theo từng bước:

• Xác định ký hiệu có phải cầu chì (F, vị trí, hình dạng)
• Kiểm tra vị trí trong mạch (nguồn hay tải)
• Đọc đầy đủ thông số đi kèm
• Đối chiếu với sơ đồ tổng thể

Quy trình này giúp giảm đáng kể sai sót khi thao tác thực tế, đặc biệt trong môi trường cần xử lý nhanh.

Công cụ hỗ trợ đọc sơ đồ

Việc sử dụng công cụ phù hợp giúp tăng độ chính xác khi làm việc với sơ đồ điện tử, nhất là với hệ thống phức tạp.

Một số công cụ hữu ích:

• Phần mềm đọc sơ đồ: Altium Designer, KiCad, Eagle
• Đồng hồ đo (multimeter) để kiểm tra cầu chì
• Tài liệu datasheet từ nhà sản xuất

Kết hợp giữa công cụ và kiến thức giúp kỹ thuật viên không chỉ đọc đúng mà còn xử lý tình huống hiệu quả hơn.

Kinh nghiệm thực tế cho kỹ thuật viên

Ngoài lý thuyết, kinh nghiệm thực tế đóng vai trò quan trọng trong việc đọc và sử dụng ký hiệu cầu chì trong mạch điện tử một cách chính xác.

Một số kinh nghiệm hữu ích:

• Luôn kiểm tra cầu chì đầu tiên khi mạch mất nguồn
• Không thay cầu chì khi chưa xác định nguyên nhân đứt
• Ghi chú lại các ký hiệu đặc biệt trong từng dự án
• Làm quen với nhiều chuẩn ký hiệu khác nhau

Việc tích lũy kinh nghiệm giúp rút ngắn thời gian xử lý sự cố và nâng cao độ tin cậy trong công việc kỹ thuật.

Ký hiệu cầu chì là một phần nhỏ nhưng ảnh hưởng lớn đến độ an toàn và độ tin cậy của hệ thống. Khi nắm vững cách đọc và áp dụng, bạn sẽ giảm đáng kể sai sót trong thiết kế cũng như sửa chữa. Việc hiểu đúng ký hiệu cầu chì trong mạch điện tử chính là nền tảng quan trọng cho bất kỳ ai làm trong lĩnh vực này.
