Bảng tra dây chảy cầu chì tự rơi chuẩn và cách đọc thông số

Bảng tra dây chảy cầu chì tự rơi là gì

Vai trò trong bảo vệ hệ thống điện

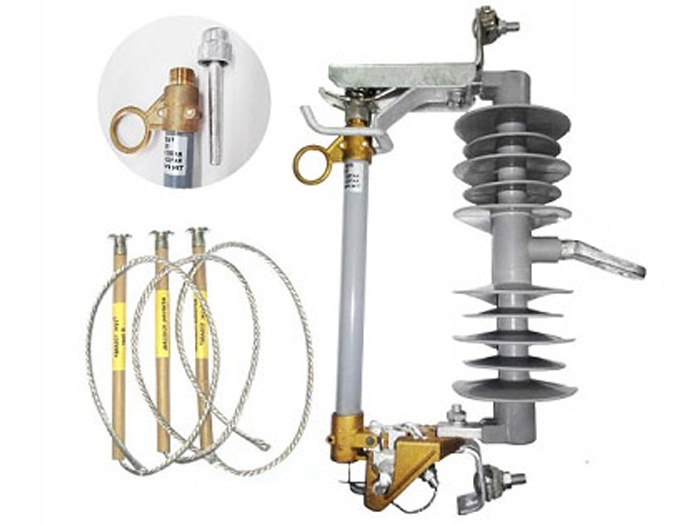

Trong lưới điện phân phối trung thế, cầu chì tự rơi (FCO – Fuse Cut Out) là thiết bị bảo vệ đơn giản nhưng cực kỳ quan trọng. Thành phần quyết định khả năng bảo vệ chính là dây chảy – phần tử sẽ nóng chảy và ngắt mạch khi dòng điện vượt ngưỡng cho phép.

Bảng tra dây chảy cầu chì tự rơi là tài liệu kỹ thuật giúp người vận hành:

• Xác định đúng dòng định mức của dây chảy theo cấp điện áp
• Lựa chọn loại dây chảy phù hợp với tải và thiết bị
• Đảm bảo phối hợp bảo vệ giữa các cấp (recloser, máy cắt, cầu chì)

Nếu chọn sai dây chảy:

• Quá nhỏ → dễ đứt, gây mất điện không cần thiết
• Quá lớn → không bảo vệ được thiết bị khi có sự cố

Do đó, việc sử dụng bảng tra không chỉ mang tính tham khảo mà là yêu cầu bắt buộc trong vận hành thực tế.

Các thông số chính trong bảng tra

Một bảng tra tiêu chuẩn thường thể hiện nhiều thông số kỹ thuật, trong đó quan trọng nhất gồm:

• Dòng định mức (Rated Current): Là giá trị dòng điện mà dây chảy có thể chịu được lâu dài mà không bị đứt.
• Dòng cắt (Breaking Current): Dòng điện tối đa mà dây chảy có thể ngắt an toàn khi xảy ra ngắn mạch.
• Điện áp định mức: Xác định cấp điện áp phù hợp (ví dụ: 15kV, 22kV, 24kV).
• Đặc tính thời gian – dòng điện (Time-Current Curve): Cho biết thời gian dây chảy sẽ đứt tương ứng với mức quá dòng. Đây là yếu tố quan trọng để phối hợp bảo vệ.
• Loại dây chảy (Type K, T, H…): Phân loại theo tốc độ tác động:
  • Loại nhanh (fast-blow)
  • Loại chậm (slow-blow) dùng cho tải có dòng khởi động lớn

Việc hiểu rõ từng thông số giúp người vận hành không chỉ “tra bảng” mà còn đọc đúng bản chất bảo vệ của hệ thống.

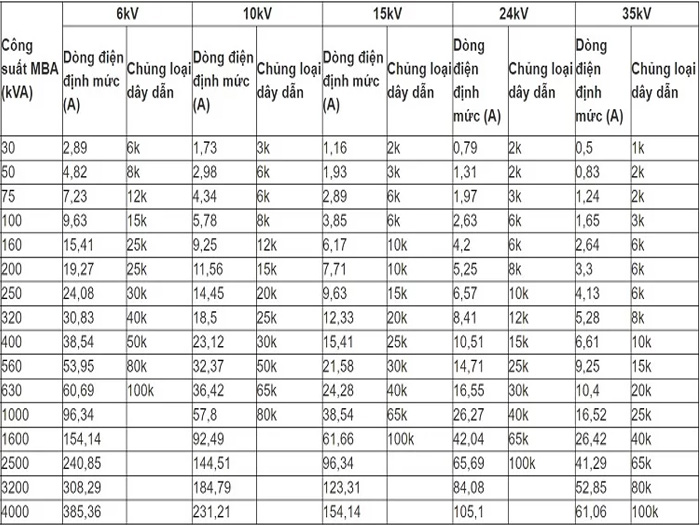

Cấu trúc bảng tra dây chảy tiêu chuẩn

Cột dòng định mức và ý nghĩa

Trong bảng tra, cột quan trọng nhất là dòng định mức – thường được trình bày theo dạng tăng dần (1A, 2A, 5A, 10A, 20A…).

Ý nghĩa thực tế:

• Đây là cơ sở đầu tiên để lựa chọn dây chảy
• Phải đảm bảo:

Dòng tải < Dòng định mức dây chảy < Dòng gây hư hỏng thiết bị

Ví dụ thực tế:

Máy biến áp 100kVA (22kV) có dòng sơ cấp khoảng ~2.6A

→ Không chọn dây 2A (dễ đứt)

→ Thường chọn 3A hoặc 5A tùy điều kiện vận hành

Ngoài ra, bảng còn có thể kèm:

• Hệ số hiệu chỉnh theo nhiệt độ môi trường
• Khuyến nghị theo công suất MBA

Điều này giúp tăng độ chính xác khi áp dụng ngoài hiện trường.

Đặc tính thời gian – dòng điện

Đây là phần nhiều người bỏ qua nhưng lại cực kỳ quan trọng.

Đặc tính time-current thể hiện:

• Khi dòng tăng cao → thời gian đứt giảm nhanh
• Khi dòng chỉ vượt nhẹ → dây chảy có thể chịu trong thời gian nhất định

Ý nghĩa ứng dụng:

• Tránh nhảy cầu chì khi có dòng khởi động (motor, MBA đóng điện)
• Đảm bảo cầu chì tác động trước thiết bị phía sau khi có sự cố

Ví dụ:

• Dòng = 2 × In → dây có thể chịu vài giây
• Dòng = 10 × In → đứt gần như tức thời

Trong thực tế, kỹ sư thường sử dụng đường cong này để:

• Phối hợp với Recloser
• Tránh hiện tượng “cắt nhầm cấp bảo vệ”

Cách đọc bảng tra dây chảy chính xác

Xác định điện áp và cấp bảo vệ

Trước khi tra bất kỳ thông số nào, bước đầu tiên là xác định điện áp hệ thống và cấp bảo vệ tương ứng. Đây là yếu tố nền tảng giúp tránh chọn sai loại dây chảy ngay từ đầu.

Trong thực tế vận hành:

• Lưới 15kV → dùng cầu chì cấp 15kV
• Lưới 22kV → dùng cầu chì cấp 22–24kV
• Không được dùng dây chảy sai cấp điện áp vì có thể gây phóng điện hoặc không dập được hồ quang

Tiếp theo là xác định cấp bảo vệ:

• Bảo vệ máy biến áp
• Bảo vệ đường dây nhánh
• Bảo vệ tụ bù hoặc thiết bị riêng lẻ

Mỗi cấp sẽ có yêu cầu khác nhau về tốc độ tác động:

• MBA → ưu tiên loại chậm để chịu dòng xung kích
• Đường dây → ưu tiên loại nhanh để cắt sự cố kịp thời

Việc xác định đúng 2 yếu tố này giúp khoanh vùng chính xác dải dây chảy cần tra.

Đối chiếu dòng tải và dòng cắt

Sau khi xác định điện áp, bước tiếp theo là đối chiếu dòng tải thực tế với bảng tra.

Quy trình chuẩn:

1. Tính dòng tải vận hành:
   • Dựa vào công suất và điện áp
   • Ví dụ: MBA 160kVA – 22kV → dòng sơ cấp ≈ 4.2A
2. Chọn dòng định mức dây chảy:
   • Thường chọn lớn hơn dòng tải từ 1.3 – 1.6 lần
   • Đảm bảo không đứt khi vận hành bình thường
3. Kiểm tra dòng cắt:
   • Dòng cắt của dây phải lớn hơn dòng ngắn mạch tại vị trí lắp đặt
   • Nếu không đủ → nguy cơ cháy nổ khi sự cố
4. Đối chiếu đường cong đặc tính:
   • Đảm bảo dây không đứt khi có dòng khởi động
   • Nhưng vẫn đứt nhanh khi có sự cố thật

Đây là bước quyết định giúp đảm bảo cầu chì hoạt động đúng chức năng bảo vệ, không gây gián đoạn không cần thiết.

Cách chọn dây chảy phù hợp thực tế

Chọn theo công suất máy biến áp

Trong thực tế, phần lớn cầu chì tự rơi được sử dụng để bảo vệ máy biến áp phân phối. Do đó, nhiều bảng tra đã chuẩn hóa lựa chọn theo công suất MBA.

Nguyên tắc chọn nhanh:

• MBA nhỏ (≤100kVA): Dòng thấp → chọn dây chảy 2A – 5A
• MBA trung bình (100–400kVA): Chọn khoảng 5A – 15A
• MBA lớn (>400kVA): Có thể chọn 20A – 40A tùy điều kiện

Tuy nhiên, đây chỉ là giá trị tham khảo. Khi áp dụng thực tế cần xét thêm:

• Dòng ngắn mạch khu vực
• Khoảng cách đến nguồn
• Điều kiện đóng cắt

Một sai lầm phổ biến là chỉ dựa vào công suất mà bỏ qua các yếu tố hệ thống, dẫn đến chọn sai dây.

Chọn theo đặc tính phụ tải

Không phải mọi phụ tải đều giống nhau. Đặc tính tải ảnh hưởng trực tiếp đến việc chọn loại dây chảy.

Một số trường hợp điển hình:

Tải thuần (chiếu sáng, điện trở):

• Dòng ổn định → chọn dây tiêu chuẩn

Tải có dòng khởi động lớn (motor, MBA):

• Cần chọn dây chảy loại chậm (slow-blow)
• Tránh đứt khi đóng điện

Tải biến động liên tục:

• Nên chọn dây có biên độ chịu quá tải tốt

Ngoài ra, môi trường vận hành cũng ảnh hưởng:

• Nhiệt độ cao → giảm khả năng chịu dòng
• Gió, độ ẩm → ảnh hưởng đến hồ quang

Do đó, lựa chọn đúng không chỉ dựa vào bảng tra mà còn cần kinh nghiệm vận hành thực tế.

Các sai lầm thường gặp khi tra bảng

Chọn sai dòng gây nhảy không cần thiết

Một trong những lỗi phổ biến nhất khi sử dụng bảng tra dây chảy cầu chì tự rơi là chọn dây có dòng định mức quá thấp so với điều kiện vận hành thực tế.

Hệ quả thường gặp:

• Cầu chì đứt khi đóng điện máy biến áp
• Nhảy khi phụ tải tăng đột ngột
• Gây mất điện lặp lại, ảnh hưởng vận hành

Nguyên nhân chính:

• Không tính đến dòng xung kích (inrush current) của MBA
• Không áp dụng hệ số dự phòng khi chọn dây
• Chỉ tra theo dòng định mức mà bỏ qua đặc tính thời gian

Giải pháp:

• Luôn kiểm tra đường cong time-current trước khi quyết định
• Chọn dây có khả năng chịu quá dòng ngắn hạn
• Ưu tiên loại dây chậm với tải có đặc tính khởi động lớn

Việc chọn đúng không chỉ giúp ổn định vận hành mà còn giảm đáng kể chi phí bảo trì.

Bỏ qua đặc tính phối hợp bảo vệ

Một sai lầm nghiêm trọng khác là không xét đến phối hợp bảo vệ (protection coordination) giữa cầu chì và các thiết bị khác trong hệ thống.

Trong lưới điện thực tế, cầu chì thường làm việc cùng:

• Recloser
• Máy cắt (Circuit Breaker)
• Dao cách ly có tải

Nếu không phối hợp đúng:

• Cầu chì có thể tác động trước thiết bị cấp trên
• Gây mất điện diện rộng thay vì cục bộ
• Làm giảm độ tin cậy của hệ thống

Ví dụ:

• Recloser chưa kịp đóng lặp lại → cầu chì đã đứt
• Mất luôn khả năng tự phục hồi của lưới

Nguyên tắc cần nhớ:

• Thiết bị gần nguồn → tác động sau
• Thiết bị gần tải → tác động trước

Do đó, khi tra bảng, cần đặt dây chảy trong tổng thể hệ thống bảo vệ, không được xem xét độc lập.

Ứng dụng bảng tra trong vận hành điện

Áp dụng trong lưới điện trung thế

Trong thực tế, bảng tra dây chảy cầu chì tự rơi được sử dụng rộng rãi trong lưới trung thế từ 15kV đến 35kV.

Các vị trí ứng dụng điển hình:

• Trạm biến áp phân phối
• Nhánh rẽ đường dây
• Bảo vệ tụ bù trung thế

Lợi ích khi sử dụng đúng bảng tra:

• Tăng độ tin cậy cung cấp điện
• Giảm sự cố lan rộng
• Tối ưu chi phí đầu tư thiết bị bảo vệ

Ngoài ra, trong các khu vực nông thôn hoặc phụ tải phân tán, cầu chì tự rơi vẫn là giải pháp hiệu quả nhờ:

• Cấu tạo đơn giản
• Dễ thay thế
• Không cần hệ thống điều khiển phức tạp

Kiểm tra và thay thế dây chảy

Trong quá trình vận hành, việc kiểm tra và thay thế dây chảy cần tuân thủ quy trình kỹ thuật chặt chẽ.

Các bước cơ bản:

Kiểm tra định kỳ:

• Quan sát tình trạng ống cầu chì
• Kiểm tra dấu hiệu lão hóa hoặc cháy xém

Xác định nguyên nhân đứt:

• Do quá tải hay ngắn mạch
• Tránh thay dây mới mà không xử lý nguyên nhân

Thay đúng loại dây:

• Đúng dòng định mức
• Đúng loại đặc tính (nhanh/chậm)

Đảm bảo an toàn:

• Cắt điện hoàn toàn trước khi thao tác
• Sử dụng sào thao tác đúng tiêu chuẩn

Việc thay thế sai loại dây có thể làm mất hoàn toàn chức năng bảo vệ của hệ thống.

Việc hiểu và sử dụng đúng bảng tra dây chảy cầu chì tự rơi giúp nâng cao độ an toàn và độ tin cậy của hệ thống điện. Lựa chọn đúng không chỉ bảo vệ thiết bị mà còn tối ưu vận hành lâu dài.
